터빈의 원리와 활용 : 풍력터빈 구성요소

기적 소리 2025. 5. 6. 17:03



터빈(turbine)은 유체(증기, 물, 공기 등)의 운동 에너지를 회전 에너지로 변환하는 기계장치입니다. 발전, 추진, 동력 생산 등 다양한 산업에 활용됩니다.

​





​터빈의 원리



1. 에너지 전달 : 유체가 가진 힘

​

터빈은 고속으로 흐르는 유체(수증기, 물, 바람, 가스 등)의 에너지를 활용합니다. 이 유체는 속도(운동 에너지), 압력(위치 에너지), 또는 열(열에너지)를 가지고 터빈으로 유입됩니다.

​

예시:

  • 수력 터빈: 낙차가 큰 물의 위치 에너지를 운동 에너지로 변환
  • 증기/가스 터빈: 고온·고압 증기나 연소가스를 분출시켜 운동 에너지 생성





2. 로터(회전자)의 회전: 날개에 작용하는 힘

​

유체는 터빈의 날개(블레이드)에 힘을 가하면서 꺾이거나 방향을 바꿉니다. 이때 생기는 반작용 힘이 로터를 회전시키는 힘이 됩니다. 이것은 뉴턴의 제3법칙(작용-반작용)에 기반합니다.

​

  • 임펄스(Impulse) 터빈: 유체가 블레이드를 때리는 방식 (속도 중심)
  • 리액션(Reaction) 터빈: 블레이드에서 유체가 가속되며 반작용으로 회전 (압력 차 중심)



3. 기계적 에너지로 변환: 발전기 등과 연결

​

회전하는 축(로터)은 기계적인 동력원이 됩니다. 이 회전력을 이용해

  • 발전기와 연결해 전기 생산
  • 기어박스와 연결해 차량/항공기 추진
  • 펌프/압축기 구동에도 활용 가능

​

즉, 유체가 가진 에너지를 회전력으로 바꾸고, 그 회전력을 다양한 장치에 사용함으로써 실용적 에너지를 얻는 것이 핵심 원리입니다.

​



4. 효율과 설계 요소

​

터빈은 날개의 모양, 각도, 유체의 속도/압력, 온도, 유량 등에 따라 성능이 달라집니다. 이를 최적화하는 것이 터빈 엔지니어링의 핵심입니다.

​

터빈은 기본적으로 다음과 같은 과정을 통해 작동합니다.

  • 에너지 전달: 고속으로 흐르는 유체(수증기, 물, 가스 등)가 터빈의 날개(blade)를 때림
  • 회전 운동 발생: 날개에 힘이 가해져 로터(회전축)가 회전
  • 에너지 변환: 운동 에너지가 기계적 에너지로 바뀜 → 발전기 등과 연결해 전기 생산 가능

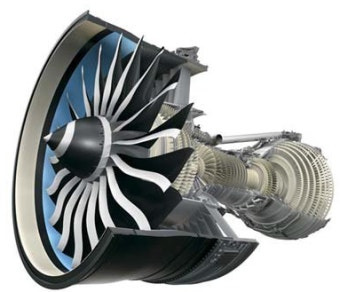

항공기 증기터빈



터빈의 종류와 활용


구분
설명
주요 활용 분야

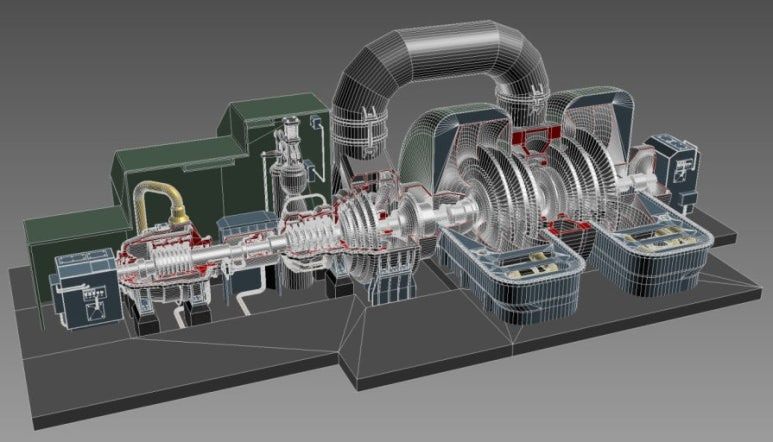

증기터빈
고온 고압 증기의 힘으로 회전
화력·원자력 발전소
가스터빈
연료 연소로 생성된 고온 가스로 회전
항공기 엔진, 발전기
수력터빈
댐의 낙차로 떨어지는 물의 힘
수력 발전소
풍력터빈
바람의 힘으로 날개를 회전
풍력 발전소
마이크로 터빈
소형 터빈으로 열·전기 동시 생산
소규모 열병합 발전, 건물용 전원



터빈의 주요 활용 사례



1. 발전소: 수력, 화력, 원자력, 풍력 모두 터빈 기반 발전

2. 항공기: 제트엔진은 가스터빈 구조

3. 선박·잠수함: 추진용 가스터빈 또는 증기터빈 사용

4. 산업 공정: 열에너지 재활용(열병합발전, 폐열 회수)



<참고> 풍력터빈의 작동 원리

​

풍력터빈은 바람의 운동 에너지를 이용해 날개(블레이드)를 회전시키고, 그 회전력을 발전기로 전달해 전기를 생산합니다.

​



​

1. 작동 단계

단계
설명
① 바람을 받음
바람이 블레이드를 통과하면서 양력(lift)을 생성함. 비행기 날개처럼 블레이드는 비대칭 형태로 설계되어 회전이 유도됨.
② 블레이드 회전
블레이드가 축에 연결된 로터(rotor)를 회전시킴
③ 감속기(기어박스) 작동
로터의 느린 회전(10~20rpm)을 고속회전(1500~3000rpm)으로 변환해 발전기 작동에 적합하게 함
④ 발전기 구동
고속 회전축이 발전기(generator)를 돌려 전기를 생산
⑤ 변압기 연결
생성된 전기는 변압기를 거쳐 송전망에 연결되어 공급됨

​

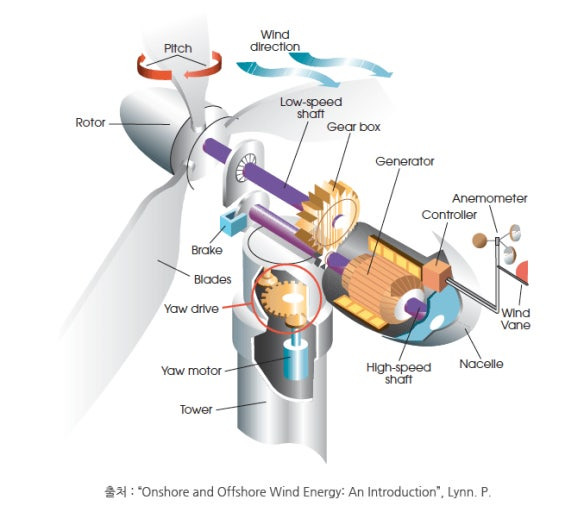

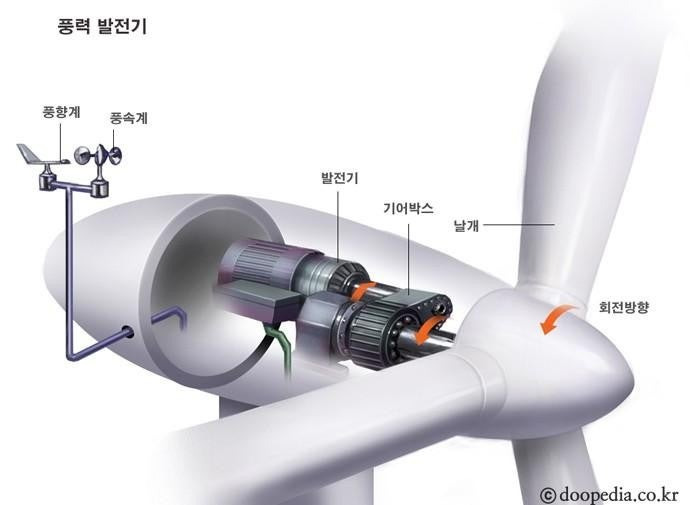

2. 주요 구성 요소

구성 요소
역할
블레이드(날개)
바람을 받아 회전력 생성 (보통 3개)
로터
블레이드와 함께 회전하는 축
허브(Hub)
블레이드를 고정하고 회전축과 연결
기어박스(Gearbox)
느린 회전을 빠르게 변환 (대형 터빈에서는 필수)
발전기(Generator)
회전력을 전기로 바꿈
나셀(Nacelle)
발전기, 기어박스 등이 들어있는 본체
타워(Tower)
높이 확보 → 바람 세기 증가
요 시스템(Yaw System)
블레이드를 풍향에 따라 회전시켜 최적 방향 유지
피치 시스템(Pitch System)
블레이드의 각도 조절로 발전량 조절 및 과속 방지

3. 풍력터빈의 효율 원리

​

◇ 바람이 지나며 가지는 운동에너지 = ½ ρ A v³

  • ρ: 공기 밀도
  • A: 날개의 단면 면적
  • v: 풍속

​

◇ 이론상 최대 효율은 Betz의 법칙에 따라 약 59.3%

  • (실제로는 마찰, 소음, 기계 손실 등으로 인해 35~45% 수준)

​

4.부가 정보

​

◇ 수직축 vs 수평축 터빈: 대부분은 수평축(Horizontal Axis Wind Turbine, HAWT)

​

◇ 해상 풍력: 바람이 더 강하고 일정 → 대형 풍력터빈 설치에 유리
